La construction du patron de base de la manche est réalisée d’après la lon- gueur et la profondeur d’emmanchure (voir page suivante). Exemple de mesures utilisées pour la construction d’une manche de base :
– longueur de la manche = 58 cm ;
– profondeur d’emmanchure = 19 cm ;
– longueur d’emmanchure devant = 21 cm ;
– longueur d’emmanchure dos = 21,4 cm.
1. Longueur de la manche = AB = 58 cm.
2. AC = profondeur d’emmanchure – 1/5 profondeur d’emmanchure
= 19 – (19 : 5) = 15,2 cm.
3. CE = 3/4 longueur d’emmanchure devant = (21 x 3) : 4 = 15,75 cm.
4. CD = 3/4 longueur d’emmanchure dos = (21,4 x 3) : 4 = 16,05 cm.
5. Joindre AD et AE.
6. À partir de F=1/2 de AC, tracer deux droites JF et J1F faisant un angle
de 45° avec AC ; à partir de C, tracer deux droites GC et G1C faisant un angle de 45° avec AC.
7. DK = 1/2 DG, EK1 = 1/2 EG1 ; tracer au pistolet la tête de manche.
8. Hauteur du coude = AW = 35,5 cm
Quel que soit le modèle désiré, il est impératif de construire un patron de base de la manche d’après la longueur et la profondeur d’emmanchure du buste.
La chronologie ci-dessous devra donc être impérativement suivie :
1. réaliser le patron de base du buste ;
2. appliquer élargissement et réglage ;
3. relever les mesures de longueur et de profondeur d’emmanchure
(voir fig. 2) ;
4. procéder à la construction du patron de la manche en tenant compte de ces mesures.
Profondeur et longueur (ou tour)
Le patron de la manche de base est construit d’après les mesures de pro- fondeur et de longueur d’emmanchure. Cela donne une tête de manche bien ajustée. Cette technique de construction permet ensuite d’appliquer les transformations nécessaires à la réalisation des divers modèles.

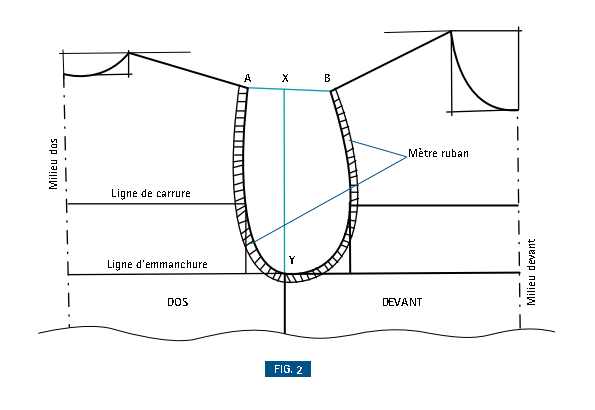

Les mesures de la profondeur et de la longueur d’emmanchure sont obte-
nues comme indiqué sur la figure 2.
1. Placer les patrons de base, dos et devant, côte à côte (fig. 2).
2. Joindre les points A et B.
3. Prolonger la ligne de côté jusqu’à AB.
4. La mesure XY donne la profondeur d’emmanchure.
5. La mesure de la longueur d’emmanchure se fait avec un mètre ruban
placé sur le pourtour de l’emmanchure depuis l’épaule jusqu’à la ligne de côté. Il est préférable de prendre séparément la longueur d’emmanchure dos et la longueur d’emmanchure devant.
Gradation de la manche de base
Les mesures d’évolution sont données en millimètres pour une taille.En noir, la souche (patron de base) taille 40 ; en rouge, taille 42 ; en bleu, taille 44.
